Beskrivelse
U-støttemurene er udviklet specielt til anvendelser i landbruget såsom plansiloer, biogassiloer, gyllebeholdere m.m. Støttemurenes design gør dem også særdeles velegnede til større udendørs lagringssystemer. Her fungerer de som skillevægge ved opførelse af flere siloer eller lagerrum. U-støttemurene er unikke, fordi de fra begge sider fuldt ud kan optage de svære tryk- og stødbelastninger, der opstår, når der køres i ensilagestakken med tunge traktorer og gummigeder. U-støttemurene fås i to udgaver: U_15T-støttemure til et maksimalt akseltryk på 15 ton og U_10T-støttemure til et maksimalt akseltryk på 10 ton. Vi tilbyder også matchende tilbehør såsom endestykke/trappe.
* U-støttemurene er altid forsynet med hæl på begge sider, hvilket øger stabiliteten og muliggør en større belastning.
* Begge sider er lastbærende og kan – hver især – fyldes helt til randen ved hjælp af tunge traktorer eller gummigeder.
* Begge indersider har en samlet nettohøjde.
* Hælen kan integreres i (silo)gulvet – herved går der ingen stakhøjde/fyldningshøjde tabt, og oplagringskapaciteten er nem at beregne.
* Som følge af formen og opfyldningen opstår der desuden et gangareal på U-støttemurens indvendige side mellem flere høje siloer/lagerrum. Det gør det nemmere og mere sikkert at tildække en høj silo samt at udføre sikkerhedsovervågninger og inspektioner af større udendørs lagringssystemer.
* Desuden er de alle udstyret med en ekstra høj kofanger som beskyttelse mod ensilagesaft og skader under fyldning/tømning.
Til opførelse af en komplet silo tilbyder vi også forskelligt tilbehør såsom ensilagesaftbeholdere, Bosch betonrender og betonplader.
* U-støttemurene er altid forsynet med hæl på begge sider, hvilket øger stabiliteten og muliggør en større belastning.
* Begge sider er lastbærende og kan – hver især – fyldes helt til randen ved hjælp af tunge traktorer eller gummigeder.
* Begge indersider har en samlet nettohøjde.
* Hælen kan integreres i (silo)gulvet – herved går der ingen stakhøjde/fyldningshøjde tabt, og oplagringskapaciteten er nem at beregne.
* Som følge af formen og opfyldningen opstår der desuden et gangareal på U-støttemurens indvendige side mellem flere høje siloer/lagerrum. Det gør det nemmere og mere sikkert at tildække en høj silo samt at udføre sikkerhedsovervågninger og inspektioner af større udendørs lagringssystemer.
* Desuden er de alle udstyret med en ekstra høj kofanger som beskyttelse mod ensilagesaft og skader under fyldning/tømning.
Til opførelse af en komplet silo tilbyder vi også forskelligt tilbehør såsom ensilagesaftbeholdere, Bosch betonrender og betonplader.
Specifikationer
| Betonblanding | 2nd generation self-compacting C60/75 | Armering af stål | B500 |
|---|---|---|---|
| Vægt | 5435kg (L = 3995mm) | Betondækning | 30mm |
| Dimensionel tolerance | +/- 5mm | Synlig betonklasse | Alle synlighed sider klasse A |
| Design liv | 50 år | Produktgaranti | 15 år |
| Miljøklasse | XA3, XC4, XD3, XS3, XF1 | Hejseanordning | Kuglehovedanker 4 x 5 tons |

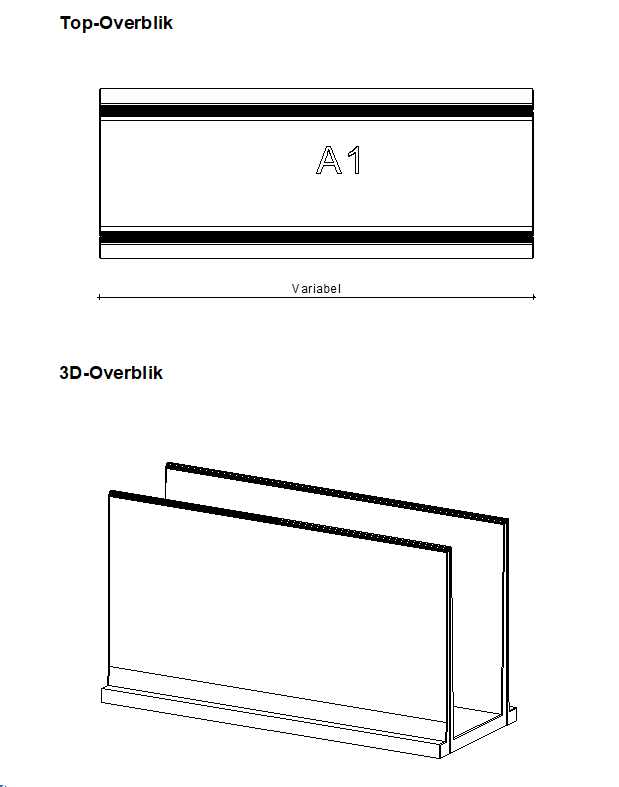

Afkortning og øvrige tilpasninger

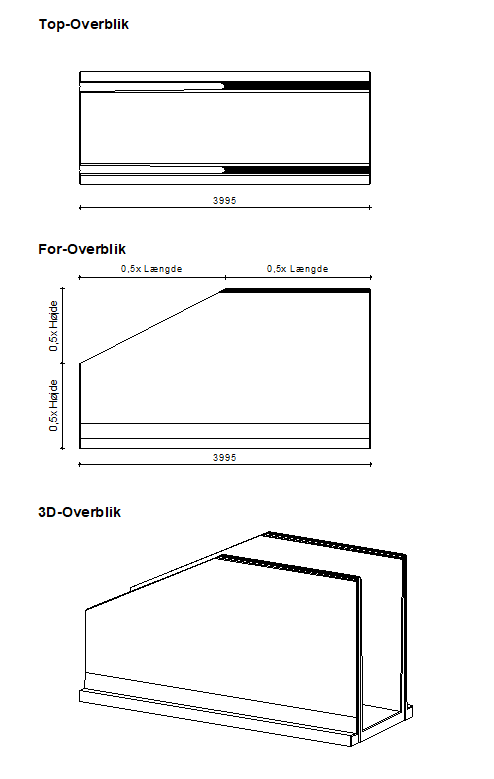

Affasning
